Câmera de Raio X – Wide PI X 2 (1) X5 – MPX3

Câmera Raio X

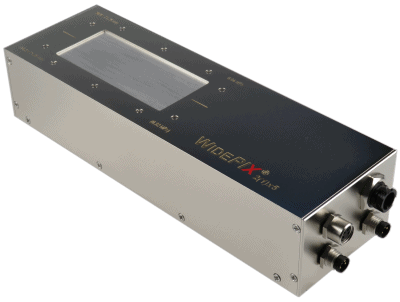

Wide PI X 2 (1) X5 – MPX3

Wide PI X 2 (1) x5 – a câmera MPX3 consiste em dispositivos Medipix3 2×5 ou 1×5. Cada pixel possui dois contadores digitais de 12 bits integrados e dois limites de discriminação de energia. Ambos os contadores podem ser unidos a um único contador de 24 bits, fornecendo faixa dinâmica aprimorada. A câmera pode ser construída com blocos de sensor sem borda de Si ou CdTe. A tecnologia de sensor sem borda permite colocar todos os ladrilhos firmemente juntos de todos os lados. Assim, toda a área de imagem da câmera é totalmente sensível à radiação – não há lacunas entre os ladrilhos da imagem. A câmera é robusta para atender usuários industriais.
Categorias: ,

Descrição

Principais

funções
A energia mínima detectável é normalmente 4 keV ou 5 keV no caso do sensor de Si ou CdTe, respectivamente. A resolução espacial intrínseca da câmera é definida pelo tamanho do pixel, que é de 55 µm. Os pixels situados na borda dos blocos são 2 vezes maiores em uma direção. Os pixels do canto dos ladrilhos são 2 vezes maiores em ambas as direções.

Tire suas dúvidas ou

Solicite sua cotação aqui

Informação adicional

Material do sensor

Si ou CdTe

Espessura do sensor

300 μm para Si; 1 mm para CdTe

Área Sensível

28 (14) x 70,4 mm

Número de pixels

512 (256) x 1280

Pitch de pixel

55 μm

Resolução

9 lp / mm

Velocidade de leitura

50 (blocos 1×5) e 20 (blocos 2×5) quadros / s

Integração com atraso

Sim, baseado em hardware (blocos 1×5)

Limites por pixel

1 ou 2

Resolução da etapa de limiar

0,1 keV

Resolução de energia

0,7-2 keV (Si) e 1,2-3,6 (CdTe)

Energia mínima detectável

4 keV (Si) e 5 keV (CdTe)

Chip de leitura

Medipix3

Modo de operação de pixel

Contagem no modo de pixel único (SPM) ou modo de soma de carga (CSM)

Profundidade do contador

12 ou 24 bits (configurável)

Conectividade

USB 2.0

Peso

1800 g

Dimensões

213 mm x 60 mm x 40 mm (C x L x A)

Programas

Pixet Pro
