Janelas para visualização do interior dos vasos podem ser instaladas em reatores com agitação Parr e vasos de pressão para observações visuais das reações no interior dos vasos, transmissão de luz e outros fins. Geralmente são instalados em pares para que a luz possa ser introduzida por uma janela enquanto a outra é usada para visualização. Nosso material padrão para essas janelas é a sílica fundida. Safira também está disponível para janelas de pequeno diâmetro. Materiais alternativos para janelas (com revestimentos, se solicitado) estão disponíveis para requisitos de transmissão específicos. As janelas podem ser montadas de várias maneiras diferentes

A janela mais simples é do tipo aparafusada com uma área de visualização de 1/2′′ de diâmetro. As janelas nesses conjuntos são vedadas em um encaixe que é aparafusado no vaso usando uma rosca de tubo macho NPT de 1/2′′ padrão. Obviamente, a parede do vaso deve ser espessa o suficiente para fornecer um encaixe total para esta rosca. As vedações do O-ring restringem a temperatura máxima de operação a 225°C ou menos, dependendo do material do O-ring. Como alternativa, uma opção de vedação de junta Grafoil®está disponível para aumentar a classificação de temperatura em até 350°C. As classificações de pressão variam de 1900 a 5000 psi, dependendo do material da janela e de sua espessura. Embora essas janelas sejam bastante pequenas para visualização ótica direta, elas funcionam bem para pequenos sistemas de vídeo, laser e outros feixes analíticos. Uma limitação desse projeto é que há um espaço morto de aproximadamente 1,25′′ de comprimento entre a face interna da janela e a parede interna do vaso.

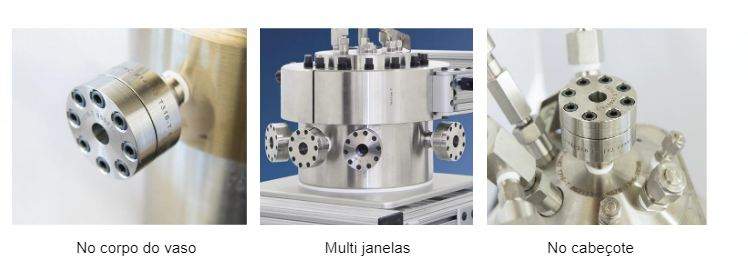

A Parr desenvolveu projetos para instalação de janelas na parede dos vasos de forma que a face interna da janela fique muito próxima da parede interna do vaso. Isso elimina o grande espaço morto associado às janelas aparafusadas. Essas janelas são fornecidas nos dois estilos descritos abaixo. O tamanho máximo da janela dependerá do tamanho do cilindro no qual será instalada.

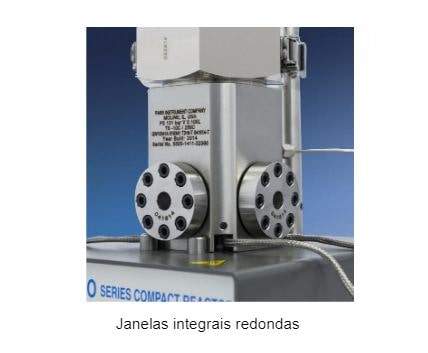

Janelas redondas com área de visualização de 1/2′′ de diâmetro são o padrão. As janelas redondas estão disponíveis em uma variedade ampla de materiais, incluindo safira para pressões muito altas (até 5000 psi). Tanto o O-ring quanto as vedações Grafoil® podem ser usadas neste projeto. Este tipo de janela é geralmente usado para observações visuais, fotográficas ou com sensores óticos.

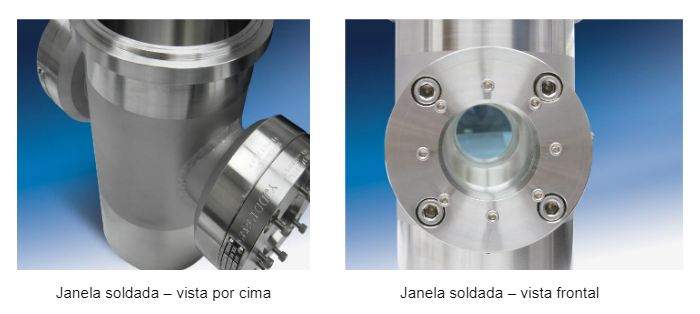

Podem ser instaladas janelas grandes e redondas que são soldadas externamente ou montadas com flange no vaso. Elas proporcionarão uma área de visualização de 1 3/4′′ a 7 1/4′′ dependendo do tamanho da janela solicitada e do tamanho do vaso. As janelas soldadas externamente reduzem muito a pressão máxima de trabalho do vaso para 600 psi ou menos, embora configurações personalizadas com classificação mais alta estejam disponíveis.

As janelas descritas acima são consideradas “acessórios proprietários” e, como tal, são excluídas do escopo da Seção VIII Divisão 1 da ASME. A maioria das janelas padrão fornecidas pela Parr podem ser instaladas em vasos com o registro CE. As janelas fornecidas nesses vasos são submetidas a vários testes por lote para atender aos requisitos da norma 2019/68/UE (Diretiva de Equipamentos de Pressão). Entre em contato para obter mais informações.

Janelas oblongas (longitudinaisou alongadas) com uma área de visualização de 3,50”de comprimento e 0,62” de largura são o tamanho padrão e podem ser instaladas em vasos 4590/4790 de100 mL ou 4560/4760 em vasosde 450 mL e maiores. Somente vedações O-ring podem ser usadas neste projeto. Disponibilizamos janelas de sílica fundida e safira – a classificação máxima para essas janelas é limitada a 1900 psi @ 225°C com vedações FKM ou FFKM. Essas janelas são comumente usadas para observações visuais das fases de vapor e líquido ou para observar o nível do líquido no recipiente. Várias janelas podem ser empilhadas em recipientes maiores.
As janelas padrão descritas acima são mantidas em estoque para substituições prontamente disponíveis. Janelas personalizadas nos estilos redondo e oblongo podem ser fornecidas em tamanhos maiores, mediante solicitação.Todos os reatores e vasos de pressão equipados com janelas requerem aquecedores e suportes personalizados. As mantas de aquecimento flexíveis, os aquecedores de cartucho integral e as jaquetas de circulação conectadas (600mL mini e maiores) são os aquecedores mais usados para vasos com janelas.
