Como funciona o Mapeamento de Minérios por Câmeras Hiperespectrais
Análises geológicas, tais como mapeamento de núcleos de perfuração, podem ser rapidamente feitas em grande parte dos minerais por meio de imagens hiperespectrais. Por exemplo, o SisuROCK da Specim gera imagens que tem em cada pixel, um espectro completo, exclusivo para cada mineral analisado.
Os algoritmos de computador automatizados de alta velocidade, que são utilizados junto as Câmeras Hiperespectrais, identificam os minerais e convertem os dados para o mapeamento dos minerais nas amostras descritas.
A Detecção de Minérios por meio da Espectrocopia NIR
A espectroscopia de reflexão é uma técnica analítica passiva e não destrutiva que requer apenas a iluminação da amostra para medição. As medições podem ser realizadas em amostras com pouca preparação, pelo que o método é adequado para a análise de amostras in situ. A técnica mede a luz refletida da amostra e é considerada uma técnica de medição de superfície.
O infravermelho é considerado uma boa tecnologia de detecção de minerais por causa da ampla gama de minerais que pode identificar. Os minerais têm características específicas em diferentes intervalos de comprimentos de onda resultantes dos processos eletrônicos e vibratórios associados aos elementos ligados dentro deles. O valor de cada intervalo de comprimentos de onda é determinado pelas suas capacidades de detecção de minerais, pelo que o uso e desenvolvimento da tecnologia que mede nesse comprimento de onda será determinado pela sua capacidade de medir os minerais alvo. Isto é significativo porque as regiões individuais de comprimento de onda geralmente requerem o seu próprio espectrômetro e fonte de iluminação para detecção. Para cobrir toda a região infravermelha seria necessária uma série de espectrômetros concebidos para detecção através de cada faixa de comprimentos de onda, juntamente com a exigência de uma fonte de iluminação mutável para estas medições de refletância infravermelha.
Câmera Hiperespectral
Modelo Sisu Rock
Processo de detecção
DE ESPECTRO
A MAPAS MINERAIS

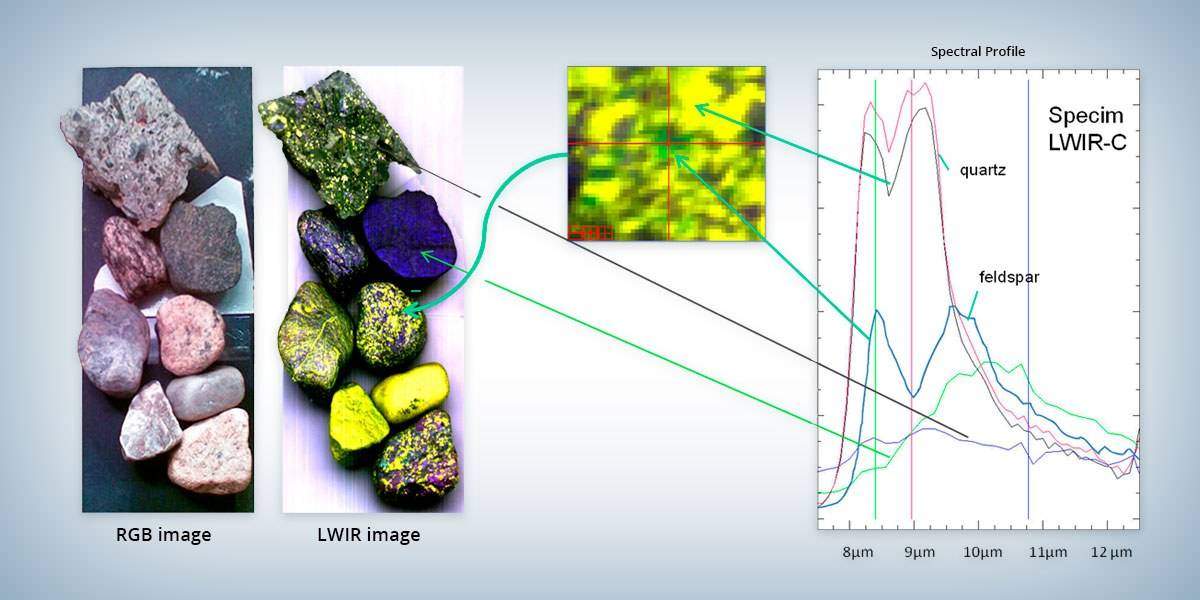

Um conjunto de pedras é digitalizado com um visualizador Specim LWIR-C. Cada pixel da imagem LWIR mostrada abrange uma gama de espectro infravermelho completo de 7,7 um a 12,4 um. Com base nas diferentes características, os minerais como o quartzo e feldspato são claramente reconhecíveis. Com base nos dados espectrais, são utilizados computadores totalmente automatizados para realizar o mapeamento mineral real.
INFORMAÇÕES
DE PERFURAÇÃO

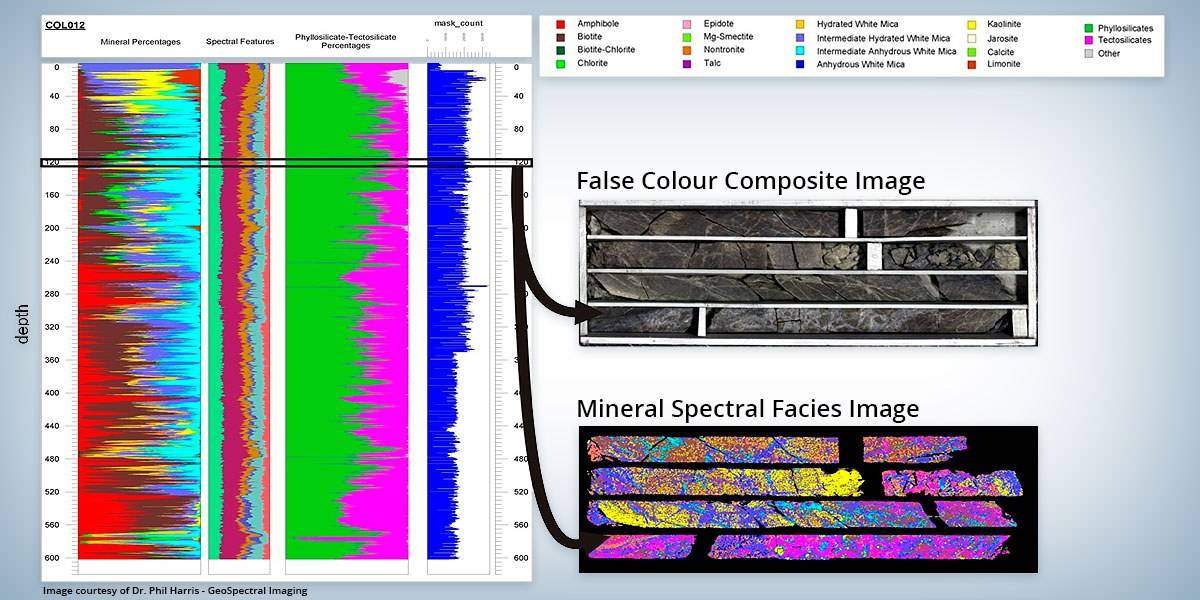

Relatório de registro de núcleo típico: distribuição de minérios codificada por núcleo de perfuração. Dados hiperespectrais são usados para produzir o mapa mineral, mas também informações sobre as propriedades físicas da rocha. Os dados podem ser transferidos para uma base de dados 3D do corpo do minério.
DETECÇÃO MINERAL VIA IMAGEM HIPERSPECTRAL

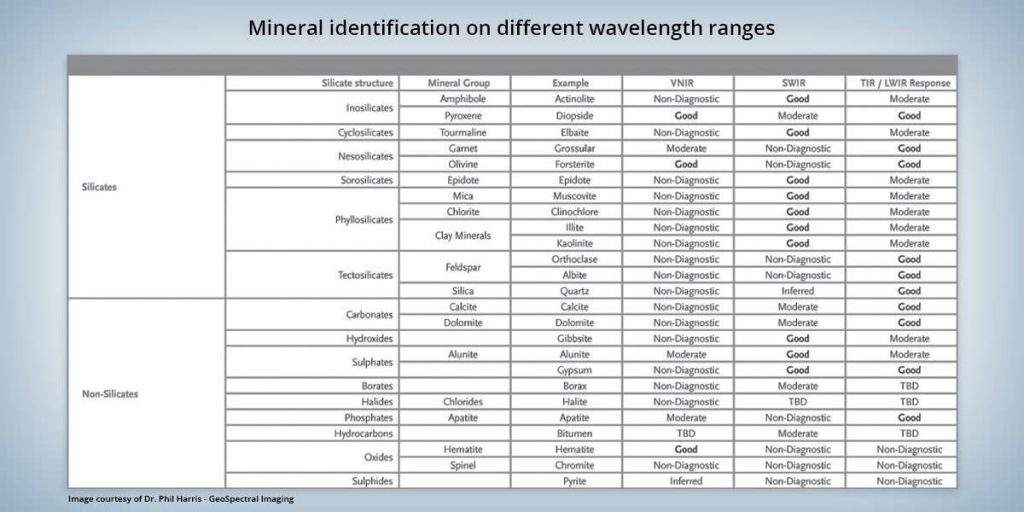

Uma combinação de imagens hiperespectrais é usada para resultados otimizados. A tabela fornece uma diretriz para as respostas espectrais de diferentes grupos de minerais.
Legenda:
Bons – boas assinaturas características para permitir a identificação direta dos minerais a partir dos espectros.
Moderada – As assinaturas minerais características são obtidas a partir dos espectros, mas a análise pode ser desafiadora em certos casos.
Não-diagnóstico – As assinaturas espectrais não permitem a identificação. Ainda assim, a discriminação espectral pode permitir a identificação.
TBD – As assinaturas espectrais são desconhecidas ou incertas.
Sobre a SisuRock
O SisuROCK é uma solução completa que utiliza a técnica de imagens hiperespectrais tipo pushbroom de alta velocidade. O SisuROCK é capaz de realizar amostras de até 1,5 m de comprimento, 0,65 m de largura e 50 kg de peso. Ele pode digitalizar um único núcleo de rocha em modo de alta resolução ou uma caixa de inteira de núcleos em um modo de varredura de alta velocidade. Os dados de imagem hiperespectral de uma caixa inteira de núcleos são adquiridos em menos de 22 segundos.
O SisuROCK contém unidades de iluminação de amostra e câmeras hiperespectrais e RGB que coletam as informações espectral e espacial dos núcleos assim como de caixas de núcleos que são movidos automaticamente através do sistema. As fontes de alimentação e os computadores de aquisição de dados são cuidadosamente armazenados nos gabinetes abaixo do suporte de amostras.
Uma vez que as amostras são carregadas na mesa do escâner, a aquisição de dados é inicializada a partir do software de aquisição de dados baseado em Windows. Cada digitalização começa automaticamente com medições de calibração incorporadas, que incluem uma referência escura e uma imagem de referência a partir de um alvo de refletância conhecido. Utilizando estes dados de calibração, os dados espectrais brutos recolhidos a partir das amostras podem tornar-se dados de refletância ou absorbância independentes do sistema e do operador, que incluem assinaturas espectrais específicas do mineral. A medição dos alvos de referência para cada varrimento individual também compensa quaisquer variações dependentes do tempo na resposta do sistema. Todas estas etapas foram desenvolvidas para assegurar a produção repetitiva dos melhores dados possíveis.
